betaling Type:D/P,L/C,T/T
Incoterm:FOB,CFR,CIF,EXW
vervoer:Ocean,Land,Express
Haven:Qingdao,Tianjin,Shanghai
Model: K8 K9
Plaats Van Herkomst: China
Vorm: Ronde
Materiaal: Nodulair gietijzer
Soorten: Naadloos
Verwerkingsservice: Lassen, Buigen, Ponsen, Snijden, Decoiling
Model nr.: K12 K10 K9 K8 C40 C30 C25
Specification: DN80mm~DN2600mm
Gasket Material: NR
Coating Of Joint Area: Epoxy Coating
Workmanship: Centrifugal Casting
Connection Type: T Type/K Type/Self-Restrained Type
Color: Black, Red, Blue or as Request
Inner Coating (Lining): Portland / Sulfate / High Alumina Cement Mortar
verpakkingen: Standaard zeewaardig pakket
produktiviteit: 10000 Tons per Month
vervoer: Ocean,Land,Express
Plaats van herkomst: Shandong, China
Ondersteuning over: 10000 Tons per Month
Certificaat: ISO 9001
Haven: Qingdao,Tianjin,Shanghai
betaling Type: D/P,L/C,T/T
Incoterm: FOB,CFR,CIF,EXW
Product Introductie
Centrifugaal ductiele gietijzeren pijp is een soort pijp gemaakt van sferisch grafiet gietijzer door centrifugaal spinproces. De leidingen, die veel vloeistofmedia kunnen overbrengen, zoals water, olie en gas, worden veel gebruikt in verschillende pijpleidingprojecten voor metallurgie, mijn, water conservancy, petroleum en stedelijke openbare dienstverlening.
Met zijn hoge sterkte, hoge verlenging, corrosieweerstand, weerstand tegen shock, eenvoudige constructie en vele andere fijne kenmerken, is ductiele ijzeren pijp de beste keuze in de wereld van vandaag voor het veilig overbrengen van water en gas. Ductiel ijzer, ook wel nodulair ijzer of sferoïdaal grafietijzer genoemd, wordt gekenmerkt door de aanwezigheid van sferoïdaal grafiet in de resulterende gietstukken.
Ductiele ijzeren buizen zijn verkrijgbaar in een bereik van diameters van 80 mm tot 1600 mm en zijn geschikt voor zowel drinkbare watertransmissie als verdeling (in overeenstemming met BS EN 545) en riolering (in overeenstemming met BS EN 598).
Ductiele ijzeren buizen zijn eenvoudig te verbinden, kunnen in alle weersomstandigheden worden gelegd en vaak zonder de noodzaak van geselecteerde opvulling. De hoge veiligheidsfactor en het vermogen om te accommoderen, maken het het ideale pijpleidingmateriaal voor een breed scala aan toepassingen.
Producten voldoen strikt aan de onderstaande normen:
ISO 2531 Ductiele ijzeren pijpen, fittingen en accessoires voor drukpijpleidingen.
BS EN545 ductiele ijzeren pijpen, fittingen en accessoires en hun gewrichten voor waterpijpleidingen. Vereisten en testmethoden.
BS EN598 Ductiele ijzeren pijpen, fittingen, accessoires en hun gewrichten voor rioleringstoepassingen en testmethoden.
ISO 7186 Ductiele ijzeren pijpen, fittingen, accessoires en hun gewrichten voor de constructie van afvoeren en riolen buiten gebouwen.
ISO 4179 Ductiele ijzerpijpen voor druk- en niet-drukpijpleidingen-centrifugaal cement mortel voering-generaal-eisen.
ISO 8179 Ductiele ijzeren pijpen-externe zinkcoating.
ISO 4633 Rubberen afdichtingen-Gezamenlijke ringen voor watervoorziening, drainage en rioleringspijpleidingenspecs voor materialen.
ISO 8180 Ductiele ijzerpijpen - Polyethyleenhoes.
Productspecificatie
|
All specifications products can be customized according to customer requirements |
|
|
Product Name |
Ductile Iron Pipe, Cast Iron Di Pipe |
|
Size |
Outside Diameter: 98mm-1255mm Inside Diameter: 80mm-1200mm Wall Thickness: 6mm-153mm Length: 6m, cut to 5.7m, or as required. |
|
Grade |
K8, K9, K10, K11, K12, C25, C30, C40, etc. |
|
Standard |
ISO2531, EN545, EN598, etc |
|
Surface |
External bitumen coating, or as required. |
|
Internal coating |
a). Portland cement mortar lining b). Sulphate Resistant cement mortar lining c). High-Aluminum cement mortar lining d). Fusion bonded epoxy coating e). Liquid epoxy painting f). Black bitumen painting |
|
External coating |
a). zinc+bitumen(70microns) painting b). Fusion bonded epoxy coating c). Zinc-aluminum alloy +liquid epoxy painting |
|
Quality Control |
100% inspection + professional Lab test |
|
Certification |
ISO, CE, BSI, WRAS,SGS,etc |
|
Package |
Standard export package, or as required. |
|
Payment |
T/T, L/C, Western Union, etc. |
|
Application |
Water supply project, drainage, sewage, irrigation, water pipeline, etc. |
|
DN(mm) |
External Diameter |
Socket Weight(Kg) |
Unit Weight(Kg/m） |
Total Weight(Kg) Length=6000mm |
|||||||
|
Size(mm) |
|
|
k8 |
k9 |
k10 |
C Class |
k8 |
k9 |
k10 |
C Class |
|
|
|
|
|
|
|
|
Class |
Kg/m |
|
|
|
|
|
80 |
98 |
3.7 |
12.2 |
12.2 |
12.2 |
C40 |
9.10 |
76.8 |
76.8 |
76.8 |
58.30 |
|
100 |
118 |
4.7 |
14.9 |
15.1 |
15.1 |
C40 |
11.12 |
94.1 |
95.4 |
95.4 |
71.42 |
|
150 |
170 |
8.5 |
21.8 |
22.8 |
22.8 |
C40 |
16.48 |
139.4 |
145.4 |
145.4 |
107.38 |
|
200 |
222 |
10.9 |
28.7 |
30.6 |
30.6 |
C40 |
22.62 |
183.6 |
194.6 |
194.6 |
146.62 |
|
250 |
274 |
15 |
35.6 |
40.2 |
44.3 |
C40 |
32.63 |
228.8 |
255.8 |
280.8 |
210.78 |
|
300 |
326 |
22.2 |
45.3 |
50.8 |
56.3 |
C30 |
43.90 |
393.3 |
326.3 |
326.3 |
285.60 |
|
350 |
378 |
26.5 |
55.9 |
63.2 |
69.6 |
C30 |
51.88 |
361.8 |
405.8 |
443.8 |
337.78 |
|
400 |
429 |
32.5 |
80 |
75.5 |
83.7 |
C30 |
60.78 |
436 |
485 |
535 |
397.18 |
|
450 |
480 |
41.6 |
80 |
89 |
99 |
C30 |
73.30 |
521.6 |
575.6 |
635.6 |
481.40 |
|
500 |
532 |
50.6 |
92.8 |
104.3 |
115.6 |
C30 |
87.20 |
607.8 |
676.8 |
743.8 |
573.80 |
|
600 |
635 |
71.9 |
122 |
137.3 |
152 |
C30 |
120.62 |
803.6 |
894.6 |
983.6 |
795.62 |
|
700 |
738 |
85.3 |
155 |
173.9 |
193 |
C25 |
142.15 |
1015.2 |
1129.2 |
1243.2 |
938.20 |
|
800 |
842 |
108.7 |
192 |
215.2 |
239 |
C25 |
177.07 |
1261.1 |
1400.1 |
1543.1 |
1171.12 |
|
900 |
945 |
140.1 |
232 |
260.2 |
289 |
C25 |
197.68 |
1532.1 |
1701.1 |
1874.1 |
1362.18 |
|
1000 |
1048 |
174.3 |
275 |
309.3 |
343.2 |
C25 |
266.28 |
1824 |
2030 |
2234 |
1771.98 |
|
1200 |
1265 |
267.5 |
374 |
420.1 |
466.1 |
C25 |
373.88 |
2511.8 |
2787.8 |
3063.8 |
2510.78 |
|
Nominal diameter |
Wall Thickness |
||||||
|
DN |
|
Pipe |
Finttings |
||||
|
Class C |
K8 |
K9 |
K10 |
K12 |
K12 |
K14 |
|
|
80 |
4.4 |
6.0 |
6.0 |
7.0 |
8.1 |
||
|
100 |
4.4 |
6.1 |
7.2 |
8.4 |
|||
|
125 |
4.5 |
6.3 |
7.5 |
8.8 |
|||
|
150 |
4.5 |
6.3 |
7.8 |
9.1 |
|||
|
200 |
4.7 |
6.4 |
8.4 |
9.8 |
|||
|
250 |
5.5 |
6.8 |
7.5 |
9.0 |
9.0 |
10.5 |
|
|
300 |
6.2 |
6.4 |
7.2 |
8.0 |
9.6 |
9.6 |
11.2 |
|
350 |
6.3 |
6.8 |
7.7 |
8.5 |
10.2 |
10.2 |
11.9 |
|
400 |
6.5 |
7.2 |
8.1 |
9.0 |
10.8 |
10.8 |
12.6 |
|
450 |
6.9 |
7.6 |
8.6 |
9.5 |
11.4 |
11.4 |
13.3 |
|
500 |
7.5 |
8.0 |
9.0 |
10.0 |
12.0 |
12.0 |
14.0 |
|
600 |
8.7 |
8.8 |
9.9 |
11.0 |
13.2 |
13.2 |
15.4 |
|
700 |
8.6 |
9.6 |
10.8 |
12.0 |
14.4 |
14.4 |
16.8 |
|
800 |
9.6 |
10.4 |
11.7 |
13.0 |
15.6 |
15.6 |
18.2 |
|
900 |
11.6 |
11.2 |
12.6 |
14.0 |
16.8 |
16.8 |
19.6 |
|
1000 |
12.6 |
12.0 |
13.5 |
15.0 |
18.0 |
18.0 |
21.0 |
|
1200 |
13.6 |
13.6 |
15.3 |
17.0 |
20.4 |
20.4 |
22.8 |
|
1400 |
15.7 |
15.2 |
17.1 |
19.0 |
22.8 |
22.8 |
26.6 |
|
1500 |
16.7 |
16.0 |
18.0 |
20.0 |
24.0 |
24.0 |
31.0 |
|
1600 |
17.7 |
18.8 |
18.9 |
21.0 |
25.2 |
25.2 |
29.4 |
|
1800 |
19.7 |
18.4 |
20.7 |
23.0 |
27.6 |
27.6 |
32.2 |
|
2000 |
21.8 |
20.0 |
22.5 |
25.0 |
30.0 |
30.0 |
35.0 |
Mechanische eigenschappen
|
Nominal Size DN |
Minimum Tensile Strength, Rm Mpa |
Minimum 0.2% Proof Stress, Rp0.2 Mpa |
Minimum Elongation After Fracture,A % |
Hardness HB |
|
80-1000 |
≥420 |
≥300 |
≥10 |
≤230 |
|
1100-2600 |
≥7 |
|||
|
Note: 1. By Agreement Between Manufacture And Purchaser, The 0.2% Proof Stress (Rp0.2) May Be Measured. It Shall Be Not Less Than: · 270 MPa When A≥12% For DN 40 To DN 1000 Or A≥10% For DN ＞1000; · 300 MPa In Other Cases. 2. DN 40 To DN 1000, The Minimum Elongation After Fracture Shall Be 7% For Thickness Classes Over K12. |
||||
Works -testdruk
|
Nominal Size(DN) |
Hydrostatic Works Test Pressure (Bar) |
|
80-300 |
50 |
|
350-600 |
40 |
|
700-1000 |
32 |
|
1200-2000 |
25 |
|
2200-2600 |
18 |
Dikte van cementwand
|
DN |
Nominal Value |
Tolerance 1) |
Maximum Crack Width And Radial Displacement |
|
80-300 |
4 |
-1.5 |
0.4 |
|
350-600 |
5 |
-2 |
0.5 |
|
700-1200 |
6 |
-2.5 |
0.6 |
|
1400-2000 |
9 |
-3 |
0.8 |
|
1）A Negative Tolerance Only Is Given. Note: Pipe End May Have A Chamfer Of Maximum Length 50 Mm. |
|||
Metalen zinkcoating
Wanneer metalen zinkspray wordt toegepast, moet de gemiddelde massa van het zink per eenheidsgebied niet minder zijn dan 130 g/m2,
met een lokaal minimum van 110 g/m2. De massa van het zink volgens het verzoek van de klant is ook beschikbaar.
Bitumen coating
De gemiddelde dikte van bitumencoating moet niet minder zijn dan 70 μm en de lokale minimale dikte zal zijn
Niet minder dan 50 μm. De dikte van bitumencoating volgens het verzoek van de klant is ook beschikbaar.
productshow
Ductiele ijzeren pijp
Ductiele ijzeren buizen zijn verkrijgbaar in een bereik van diameters van 80 mm tot 1600 mm en zijn geschikt voor zowel drinkbare watertransmissie als verdeling (in overeenstemming met BS EN 545) en riolering (in overeenstemming met BS EN 598).
Ductiele ijzeren buizen zijn eenvoudig te verbinden, kunnen in alle weersomstandigheden worden gelegd en vaak zonder de noodzaak van geselecteerde opvulling. De hoge veiligheidsfactor en het vermogen om te accommoderen, maken het het ideale pijpleidingmateriaal voor een breed scala aan toepassingen.
Productdetails
1.De prestaties van interne drukweerstand:
Centrifugaal ductiel ijzer heeft de essentie van ijzer en de prestaties van staal, dus de ductiele ijzerpijpen hebben uitstekende beveiligingsprestaties dan buizen gemaakt van andere materialen. De ontworpen werkdruk is veel hoger dan die van leidingen gemaakt van andere materialen, de saftyfactor is behoorlijk hoog en de mogelijke burst -druk is drie keer van de werkdruk.
2. De prestaties van de buitenste drukweerstand:
De hogedrukweerstand kan de vereiste van het buisbed en de beschermende afdekking voorkomen, waardoor de leidingen relable en economisch worden.
3. Binnen anti-corrosielaag:
De binnenste laag ductiele ijzeren pijpen wordt centrifugaal gespoten met cementmortel. Cementvoering voldoet aan de internationale standaard ISO4179, waardoor de mortel sterk en soepel wordt gezorgd. De motorcoating valt niet af of vies, en de dikte ervan zorgt ervoor dat het drinkwater dat door de leidingen wordt overgedragen goede bescherming krijgen.
4. Beveiligingscoating:
Het zinkspuiten van ductiele ijzerpijpen zou de leidingen proactief kunnen beschermen door het elektrochemische effect van zink en ijzer. Met de hoge chiorineerde harsverf krijgen de pijpen verbeterde anti-corrosiebescherming. Het oppervlaktezinkspuiten van elke buis is niet minder dan 130 g/m², AMD CPMPlies met ISO8179 -standaard. We kunnen ook de spuitdikte van zink vergroten of zink- en aluminiumlegeringslaag spuiten volgens de vraag van de klant.
Bedrijfsprofiel
Productieproces
Kwaliteitsinspectie
Een toegewijd klantenserviceteam met 50 medewerkers over marketing, verkoop, technische, productie, inspectie, logistiek en management.
80% heeft meer dan 5 jaar werkervaringen.
100% van onze omzet kan vloeiend in het Engels communiceren.
Gratis catalogi, certificaten.
Individuele QCP.
MTC met foto's en video's.
Gratis extra accessoires en reparatiehulpmiddelen.
1 Gespecialiseerde klantenservicepersoneel om uw elk project te volgen.
Professionele logistieke diensten.
Gratis installatie -instructie, productstandaarden en inspectiecertificaten.
Project

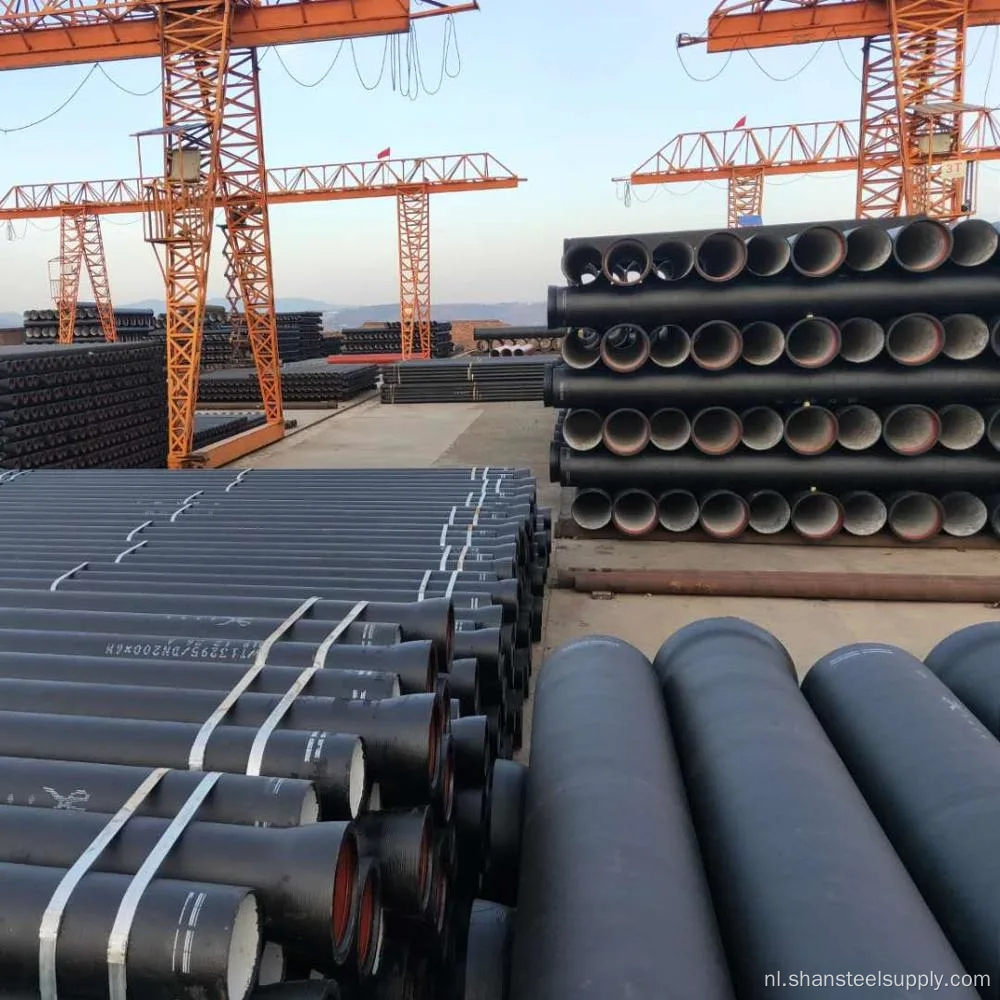

Inpakken en leveren
DN80-DN300: meestal door bundels;
DN350-DN2000: meestal door bulk;
Tijdens transport worden de leidingen bevestigd door hout, blokken, nagels en stalen touwen met kussens aan de zijkant in mogelijke bewegende richtingen;
Bulk of containers voor s hipping, verzending en vrachtwagens of trainen voor het binnenland.
We bieden verschillende vervoermodi, afhankelijk van de bestemming van de klant: spoorvervoer en scheepsvervoer , enz. Nee., Productiedatum, weegmethode, netto gewicht, bruto gewicht, geadresseerde en beschermingssymbolen, enz.
